รายละเอียดสินค้า

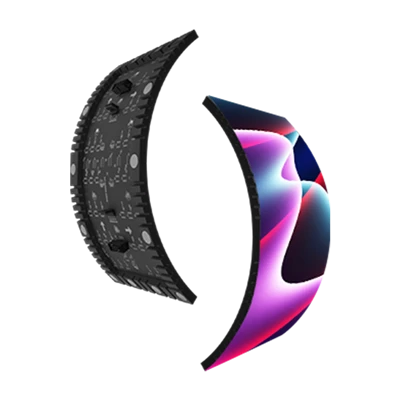

ผนังจอแสดงผล LED แบบโค้งเป็นโซลูชันการแสดงผลในอาคารที่มีความยืดหยุ่น สร้างขึ้นด้วย PCB โพลีเมอร์ที่ยืดหยุ่นและแผ่นรองซิลิโคนอ่อน ออกแบบมาเพื่อการติดตั้งที่ไร้รอยต่อบนพื้นผิวโค้ง เสา และรูปทรงทางสถาปัตยกรรมแบบกำหนดเอง โดยที่แผงที่แข็งไม่สามารถใส่ได้

ข้อมูลจำเพาะทางเทคนิคที่สำคัญ

ประเภทสินค้า	จอแสดงผล LED ในร่มที่ยืดหยุ่น
ความหนาของโมดูล	< 7.8 mm
มุมความยืดหยุ่น	สูงถึง 135 องศา (เว้าและนูน)
เส้นผ่านศูนย์กลางการดัดขั้นต่ำ	~110 มม. (P0.9–P1.25) ถึง ~400 มม. (P4.0)
ช่วงพิกเซล	P0.9 ถึง P4.0
ขนาดโมดูล	320×160มม., 200×150มม., 240×120มม., 250×125มม., 320×180มม.
การห่อหุ้ม LED	มาตรฐาน SMD 3-in-1
ความสว่าง	450 ถึง 700 นิต
อัตราการรีเฟรช	3,840 เฮิร์ตซ์ (ระดับสีเทา: 14 บิต)
อัตราส่วนความคมชัด	6,000:1
วัสดุฝาหลัง	ซิลิโคนอ่อนนุ่มที่มีความทนทานสูง-
วิธีการติดตั้ง	ตัวดูดแม่เหล็กด้านหน้า-ที่ซ่อมบำรุงได้
สภาพแวดล้อมการทำงาน	ในอาคาร (-10 องศาถึง +50 องศา 10–95% RH ไม่มีการควบแน่น)

ข้อดีหลัก

ความสอดคล้องที่ไร้รอยต่อกับพื้นผิวที่คับแคบ
โปรไฟล์ที่บางเฉียบ-เพียง 7.8 มม. รวมกับความสามารถในการโค้งงอ ±135 องศา ช่วยให้โมดูลพันรอบเสาได้อย่างราบรื่น โดยมีเส้นผ่านศูนย์กลางแคบถึง 110 มม. โดยไม่มีรอยยับที่มองเห็นหรือร่องรอยความเสียหาย
คุณภาพการแสดงผลที่มีความเที่ยงตรงสูง-ไร้ที่ติ
LED SMD 3-in-1 มาตรฐานให้ความสว่างสูงสุด 700 nits อัตรารีเฟรช 3,840Hz และคอนทราสต์ 6,000:1 รับประกันการไล่ระดับสีที่ราบรื่น ประสิทธิภาพของกล้องที่ไม่มีการสั่นไหว และเอาต์พุตภาพที่สดใส
ความทนทานแบบยืดหยุ่นสูง-โดยปราศจากความเมื่อยล้า
PCB โพลีเมอร์ที่ยืดหยุ่นหลาย-ชั้นและเคสซิลิโคน-ที่มีอายุการใช้งานยาวนาน ต้านทานการแตกร้าว การแห้งตัว หรือการแข็งตัว โดยรักษาการเชื่อมต่อวงจรข้ามส่วนโค้งของโครงสร้าง
ด้านหน้า 100%- การเข้าถึงด้วยแม่เหล็กสำหรับบริการ
แม่เหล็กแรงสูง-ที่ฝังโดยตรงจะยึดโมดูลไว้กับโครงเหล็กอย่างแน่นหนา ช่วยให้สามารถ-ดูดคน-เครื่องมือเดียวออกจากด้านหน้าได้เมื่อไม่สามารถเข้าถึงด้านหลังได้
บูรณาการแบบแบนและแบบโค้งแบบไฮบริด
แบ่งปันอินเทอร์เฟซทางไฟฟ้าและขนาดพิทช์กับโมดูลแบนมาตรฐาน ทำให้สามารถติดตั้งแบบผสมผสานได้อย่างราบรื่นบนพื้นผิวทางสถาปัตยกรรมแบบเรียบ-ถึง-

ตัวเลือกการปรับแต่ง

รายการปรับแต่ง	ตัวเลือกที่มี
สนามพิกเซล	P0.9, P1.2, P1.5, P1.8, P2.0, P2.5, P3.0, P4.0
ขนาดโมดูล	320×160มม., 200×150มม., 240×120มม., 250×125มม., 320×180มม.
การปรับความสว่างแบบละเอียด-	ช่วง 450 นิตถึง 700 นิต
แนวทางโครงเหล็ก	CAD แบบกำหนดเอง / แบบเค้าโครงโครงสร้าง
การตั้งค่าระบบควบคุม	เข้ากันได้กับระบบ NovaStar, Colorlight, Linsn

การประยุกต์ทางสถาปัตยกรรม

การพันเสาในร่ม:เปลี่ยนเสาโครงสร้างในศูนย์กลางการขนส่งสาธารณะ ล็อบบี้ของโรงแรม และศูนย์การประชุมให้เป็นจอแสดงผลทรงกระบอก 360 องศา
กำแพงคลื่นต่อเนื่อง:ช่วยให้เปลี่ยนระหว่างเส้นโค้งเว้าและโค้งได้อย่างราบรื่นในพิพิธภัณฑ์วิทยาศาสตร์ โชว์รูม และทางเข้าองค์กร
กระบอกสูบแบบยืนฟรี 360 องศา-:นำเสนอจอแสดงผลแบบหลายมุม-สำหรับการเปิดตัวยานยนต์ นิทรรศการ และการจัดแสดงร้านค้าปลีก
Broadcast & TV Studio S-เส้นโค้ง:ขจัดรอยต่อของภาพบนฉากหลังของสตูดิโอด้วยความเรียบเนียน

การประกันคุณภาพ

คุณสมบัติวัสดุที่เข้ามา:PCB โพลีเมอร์ที่มีความยืดหยุ่นสูง-และวัตถุดิบซิลิโคนสูตรพิเศษได้รับการตรวจสอบความต้านทานแรงดึงและความสมบูรณ์ของร่องรอยก่อนการประกอบ
การตรวจสอบความเครียดแบบยืดหยุ่นแบบไดนามิก:การทดสอบอัตโนมัติใช้แผงวงจรแบบยืดหยุ่นเพื่อรอบการโค้งงอซ้ำๆ เพื่อยืนยันการแตกร้าวของร่องรอยทางไฟฟ้าเป็นศูนย์หรือความล้มเหลวของข้อต่อภายใต้รัศมีที่แคบ
การตรวจสอบแสงและพื้นผิวอัตโนมัติ:การตรวจสอบตำแหน่ง SMT ที่มีความแม่นยำสูง-ช่วยให้มั่นใจได้ว่าชิป LED SMD 3-in-1 มีการจัดตำแหน่งที่สม่ำเสมอตลอดแผ่นรองรับซิลิโคน
การทดสอบความชราโดยการเผาไหม้เต็มเวลา 72{{1} ชั่วโมง:โมดูลที่ประกอบขึ้นจะเกิดการเสื่อมสภาพอย่างต่อเนื่องที่ความสว่างสูงสุดพร้อมการหมุนเวียนรูปแบบอย่างต่อเนื่องเพื่อขจัดความล้มเหลวของส่วนประกอบตั้งแต่เนิ่นๆ และตรวจสอบความสม่ำเสมอของสี
การสอบเทียบการเก็บรักษาแม่เหล็ก:แม่เหล็กที่ฝังอยู่ได้รับการทดสอบการดึง-กับฟิกซ์เจอร์ทดสอบที่เป็นเหล็กเพื่อยืนยันการติดตั้งทางกายภาพที่ปลอดภัย ควบคู่ไปกับการถอดเครื่องมือเข้าถึงด้านหน้า-ที่ง่ายดาย
การสอบเทียบก่อน-การจัดส่ง:เอาต์พุตสีและความสว่างในทุกชุดโมดูลได้รับการปรับเทียบเพื่อรับประกันการจับคู่ภาพที่ราบรื่นกับจอแบนมาตรฐาน

ความแข็งแกร่งของโรงงานและการผลิต

แหล่งที่มาของผู้ผลิต:การลงทุนรวม 140 ล้านดอลลาร์ กำลังการผลิต 250,000 ตารางเมตร/ปี สายการผลิตอัตโนมัติแบบ COB 90%
ยุทธศาสตร์ไตร-สถาปัตยกรรมพื้นฐาน:เซินเจิ้น R&D Synergy + ศูนย์กลางการผลิตอัจฉริยะของ Jiangxi และ Chongqing
ได้รับการรับรองคุณภาพ:60+ สิทธิบัตรทางเทคนิคระดับโลก, 160+ คุณวุฒิและใบรับรองเกียรติยศ, การปฏิบัติตามมาตรฐาน ISO 14064 ที่ยั่งยืน
ประวัติความเป็นมาทั่วโลก:การต่อสู้-ได้รับการทดสอบในโครงการสำคัญๆ ระดับโลก (โอลิมปิกฤดูหนาว ดูไบคอมเมอร์เชียลเซ็นเตอร์ ฯลฯ)
สิ้นสุด-ถึง-สิ้นสุดบริการ:การสนับสนุนทางเทคนิคทั่วโลกตลอด 24 ชั่วโมงทุกวันและ-ทีมวิศวกรไซต์งาน

คำถามที่พบบ่อย

ถาม: รัศมีการโค้งงอขั้นต่ำสำหรับโมดูลนี้คือเท่าใด

ตอบ: เส้นผ่านศูนย์กลางการโค้งงอขั้นต่ำขึ้นอยู่กับระยะห่างของพิกเซล: โมดูล P0.9 และ P1.2 สามารถโค้งลงไปจนเหลือเส้นผ่านศูนย์กลางประมาณ 110 มม. (คล้ายกับเสาจราจร) ในขณะที่รุ่น P4.0 ต้องใช้เส้นผ่านศูนย์กลางขั้นต่ำประมาณ 400 มม.

ถาม: โมดูลเหล่านี้สามารถโค้งงอซ้ำๆ ระหว่างการทำงานได้หรือไม่

ตอบ: ไม่ โมดูลได้รับการออกแบบมาให้โค้งงอเป็นรูปร่างระหว่างการติดตั้งครั้งแรกบนโครงสร้างโค้งคงที่ แทนที่จะทำหน้าที่เป็นบานพับแบบไดนามิก

ถาม: โครงสร้างการติดตั้งมีที่มาอย่างไร

ตอบ: การติดตั้งต้องใช้โครงเหล็กโค้งที่เหมาะกับรัศมีการออกแบบของคุณ มีการจัดเตรียมแนวทางวิศวกรรมและโครงร่างโดยละเอียดเพื่อให้ผู้ผลิตโลหะในท้องถิ่นสามารถผลิตเฟรมได้

ถาม: ช่างเทคนิคจะให้บริการโมดูลในจอแสดงผลคอลัมน์แบบห่อเต็มได้อย่างไร

ตอบ: ช่างเทคนิคใช้ถ้วยดูดด้านหน้า-เพื่อดึงโมดูลไปข้างหน้าจากกรอบแม่เหล็ก ถอดริบบิ้นและสายไฟออก และเปลี่ยนโมดูลโดยไม่จำเป็นต้องเข้าถึงตู้ด้านหลัง

ถาม: ฉันสามารถผสมโมดูลโค้งกับจอแบนมาตรฐานได้หรือไม่

ก. ใช่. โมดูลที่ยืดหยุ่นใช้ระยะพิทช์พิกเซล อินเทอร์เฟซ HUB และข้อกำหนดทางไฟฟ้าเหมือนกันกับจอแบนมาตรฐาน ช่วยให้เปลี่ยนระหว่างส่วนเรียบและส่วนโค้งบนผนังเดียวกันได้อย่างราบรื่น
